Маршруты

Маршруты используются для реализации интеграционной логики в Entaxy ION. Объект создания маршрута - профиль, default route, коннектор, сервис или библиотека маршрутов - определяет область его видимости и способы вызова в системе.

Параметры вызова маршрутов

В зависимости от области видимости маршруты имеют разные параметры вызова:

Локальные маршруты

Создаются внутри конкретного объекта (профиля, default route, коннектора или сервиса) и доступны только в его пределах. Для таких маршрутов доступен параметр:

Local call mode - определяет, каким образом маршрут может быть вызван внутри текущего объекта (sync, async, both).

Глобальные маршруты

Создаются в библиотеках маршрутов и могут вызываться из других объектов системы. Поэтому для них доступны два параметра:

Global call mode - определяет режим вызова маршрута из других объектов системы (sync, async, both).
Local call mode - определяет режим вызова маршрута внутри самой библиотеки маршрутов (sync, async, both).

Типы маршрутов

AGGREGATOR
Маршрут для объединения нескольких сообщений в одно на основе определенных условий. Aggregator из паттернов EIP.
LISTENER-QUEUE-ARTEMIS
Маршрут, который прослушивает и обрабатывает сообщения из очереди брокера ActiveMQ Artemis.
QUARTZ
Маршрут для планирования и запуска процессов по расписанию с использованием Quartz 2.x.
ROUTE-CALLABLE
Динамически создаваемый маршрут, который можно вызвать программно.
SUBSCRIPTION-TOPIC-ARTEMIS
Маршрут, который прослушивает и обрабатывает сообщения из топика брокера сообщений ActiveMQ Artemis.
TIMER
Маршрут, который запускается при срабатывании таймера через заданные интервалы времени.

Добавление маршрута

Инструкция по добавлению маршрута универсальна для всех объектов системы.

Для добавления маршрута перейдите в раздел "Маршруты" выбранного объекта и нажмите кнопку Add Route.
1. Раздел "Маршруты" библиотеки маршрутов

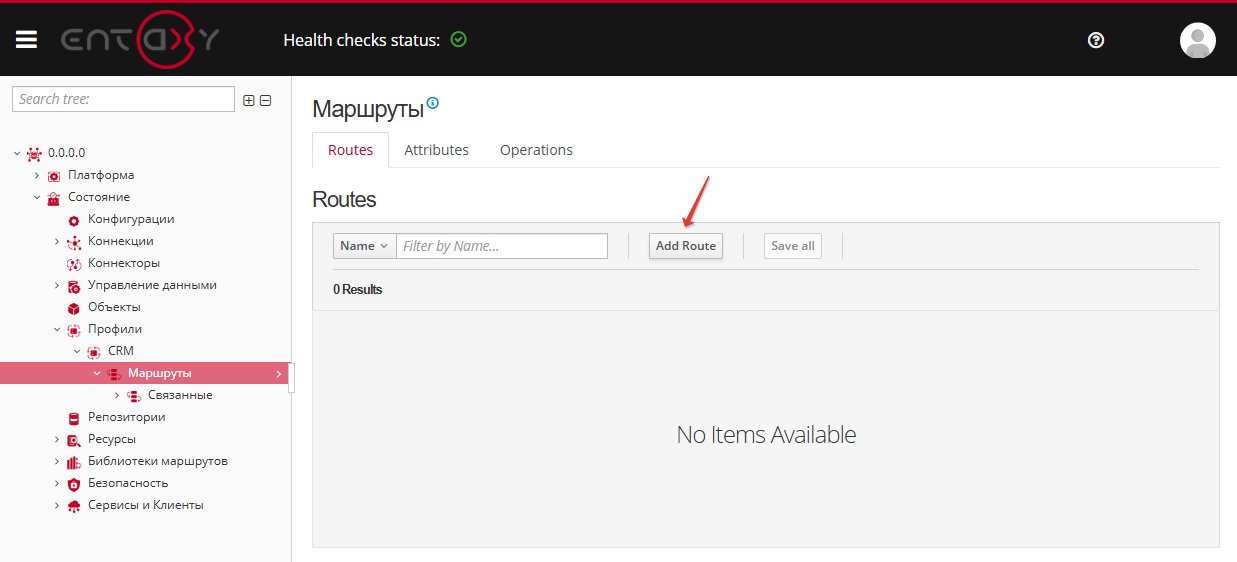

2. Раздел "Маршруты" профиля системы

Далее выберите подходящий тип маршрута из предложенного списка доступных вариантов:

AGGREGATOR

При агрегации по телу сообщения (GROUPED :: BODY) заголовки второго и последующих сообщений теряются;
Идентификатор сообщения (логирующий ключ) берется из первого сообщения;
Свойства exchangeProperties после работы агрегатора с использованием стратегий JDBC/Postgre/Ignite уничтожаются.

LISTENER-QUEUE-ARTEMIS

QUARTZ

В настоящее время, если в библиотеке маршрутов настроено несколько маршрутов Quartz, значение параметра Auto Start Scheduler, установленное в первом маршруте, применяется ко всем остальным. Даже если в последующих маршрутах указаны другие значения, они будут следовать настройке первого маршрута. Чтобы изменить поведение всех маршрутов, необходимо задать одинаковое значение Auto Start Scheduler для каждого из них. В будущем будет реализована возможность индивидуальной настройки параметра Auto Start Scheduler для каждого маршрута.

ROUTE-CALLABLE
SUBSCRIPTION-TOPIC-ARTEMIS
TIMER

После заполнения всех обязательных полей, нажмите кнопку Add для добавления маршрута.

Вызов маршрута

Для вызова маршрута используется кастомный тег call-route.

В зависимости от объекта создания маршрута (профиль, default route, коннектор, сервис или библиотека маршрутов) маршруты имеют разные параметры вызова:

Локальные маршруты создаются внутри объекта (профиля, default route, коннектора или сервиса) и доступны только в области его видимости - управляются параметром Local call mode.
Глобальные маршруты создаются в библиотеках маршрутов и могут вызываться из других объектов системы - управляются параметрами Global call mode (из других объектов) и Local call mode (внутри библиотеки).

Пример вызова маршрута Aggregator

Пример добавления маршрута Aggregator

Инструкция по добавлению маршрута Aggregator универсальна для всех объектов системы.

Рассмотрим пример создания маршрута Aggregator и его последующего вызова.

Для добавления маршрута перейдите в раздел "Маршруты" выбранного объекта и нажмите кнопку Add Route.
После нажатия Add Route выбираем тип маршрута Aggregator. В открывшемся окне свойств заполняем обязательное поле Route ID уникальным значением, например aggregator-01
Заполняем обязательное поле Correlation Expression выражением, определяющим, по какому идентификатору агрегатор будет группировать входящие сообщения. В данном примере используется значение ${headers.NTX_correlation_id}
Заполняем обязательные поля

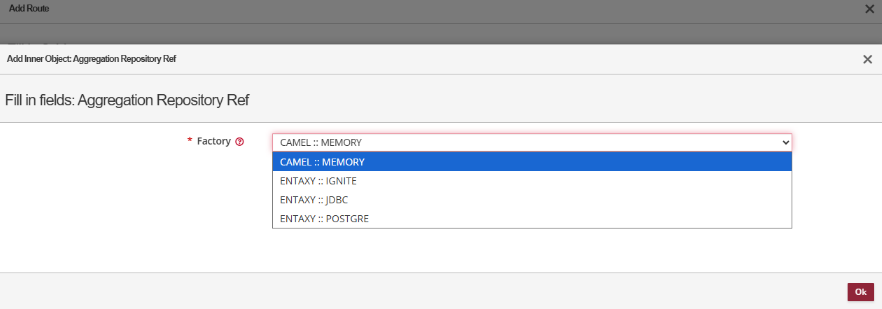

- Aggregation Repository Ref (Определяет репозиторий для хранения промежуточных данных. В примере используется CAMEL :: MEMORY)

  Доступные репозитории
  - CAMEL :: MEMORY
    Использует MemoryAggregationRepository и хранит данные агрегации в оперативной памяти.
  - ENTAXY :: IGNITE
    Хранит данные агрегации в Apache Ignite.
  - ENTAXY :: JDBC
    Хранит данные агрегации в настроенной базе данных с доступом через JDBC.
  - ENTAXY :: POSTGRE
    Хранит данные агрегации в PostgreSQL.
- Strategy Ref (Используемая стратегия объединения сообщений)

  Доступные стратегии
  - GROUPED::BODY - Агрегирует входящие сообщения в один объект, который содержит все агрегированные тела сообщений в виде списка типа Object в теле сообщения;

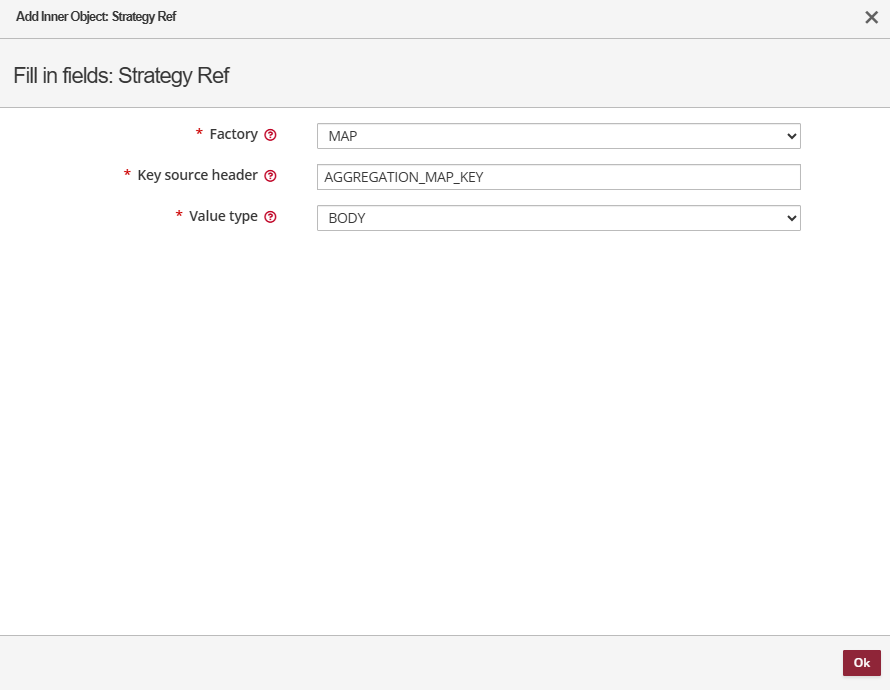

  - MAP - Создает структуру данных в виде карты;

    Key source header - Заголовок, значение которого используется как ключ при формировании карты агрегации. Значение по умолчанию - AGGREGATION_MAP_KEY.

    Value type - Тип данных, сохраняемых в качестве значения карты. Доступные варианты - BODY/MESSAGE/EXCHANGE.
  - String - Агрегирует входящие сообщения в один объект, который содержит все агрегированные тела сообщений в виде строки в теле сообщения;

    Delimeter - разделитель, с помощью которого выполняется объединение.
В параметре Completion Size указываем количество сообщений, необходимое для завершения агрегации. В примере используется значение 2
В разделе параметров main выбираем режим вызова маршрута.
- Рассмотрим сценарий вызова маршрута из других объектов системы (доступный только для маршрутов создаваемых в библиотеке маршрутов): Поскольку вызов осуществляется извне, используем параметр Global call mode и в примере указываем режим ASYNC.

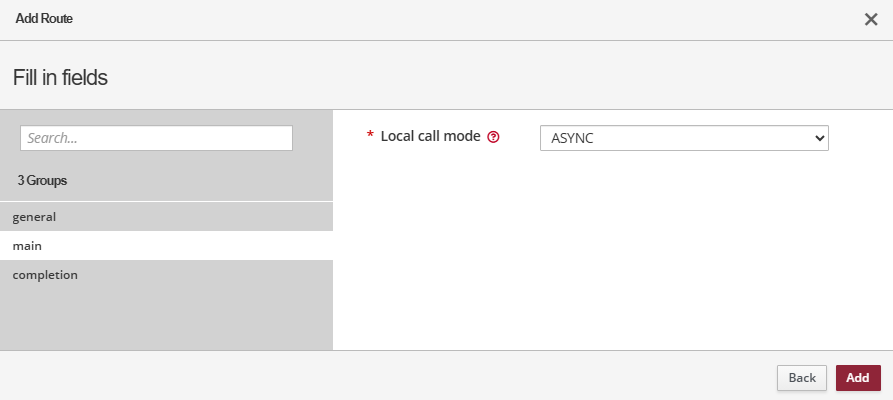

- Рассмотрим также сценарий, при котором маршрут недоступен для вызова из других объектов системы (маршруты профиля, default route, коннектора или сервиса). В этом случае используется только параметр Local call mode, и в примере указываем режим ASYNC.
После заполнения параметров нажимаем кнопку Add для добавления маршрута в раздел Routes
Чтобы сохранить созданный маршрут и все внесенные изменения, нажимаем кнопку Save all
- Маршрут библиотеки маршрутов library-01

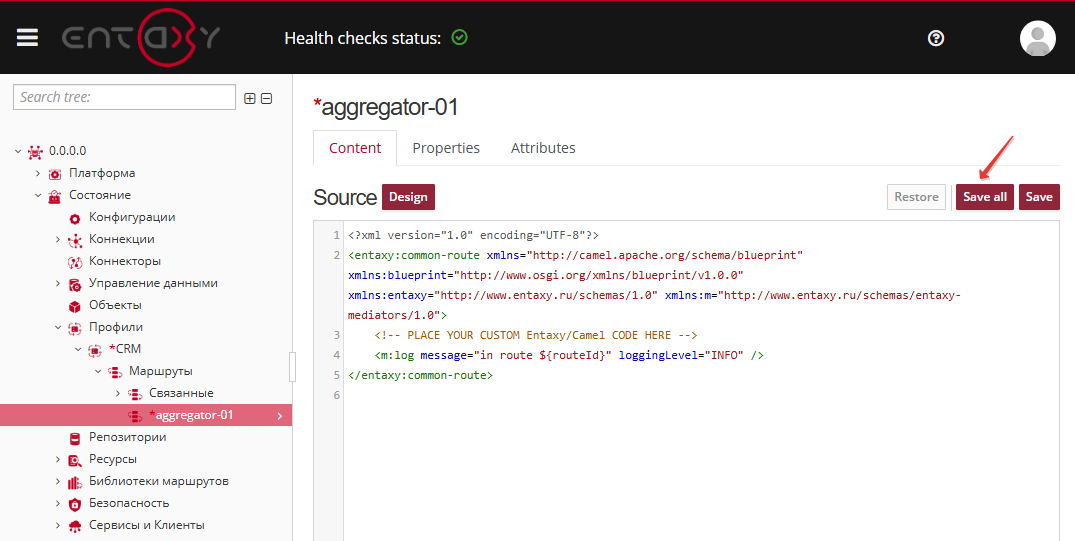

- Маршрут профиля системы CRM
Маршрут успешно сохранен
- В библиотеке маршрутов library-01

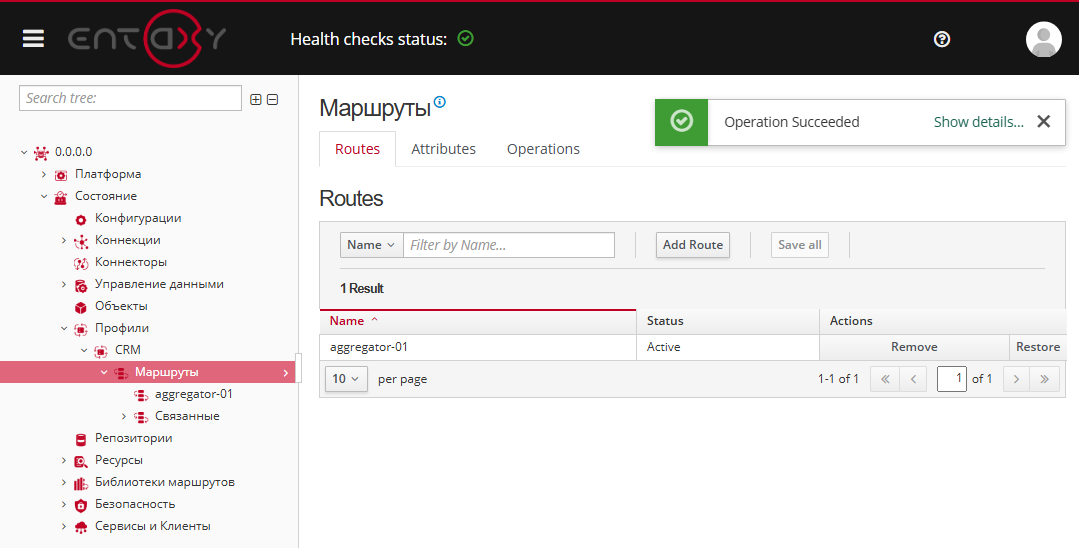

- В профиле системы CRM

Пример вызова маршрута Aggregator

Для вызова маршрута используется кастомный тег call-route.

Пример 1. Вызов маршрута aggregator-01, созданного в библиотеке маршрутов library-01, из другого объекта системы (профиля) с использованием глобального режима вызова (Global call mode: Async):

<?xml version="1.0" encoding="UTF-8"?>
<entaxy:object-route
    xmlns="http://camel.apache.org/schema/blueprint"
    xmlns:blueprint="http://www.osgi.org/xmlns/blueprint/v1.0.0"
    xmlns:entaxy="http://www.entaxy.ru/schemas/1.0"
    xmlns:m="http://www.entaxy.ru/schemas/entaxy-mediators/1.0">
    <setProperty name="NTX_profile_in_preRouted">
        <constant>true</constant>
    </setProperty>
    <setHeader name="NTX_correlation_id">
        <constant>example</constant>
    </setHeader>
    <m:call-route library="library-01" name="aggregator-01" async="true"/>
</entaxy:object-route>

Пример 2. Вызов маршрута aggregator-01, созданного в библиотеке маршрутов library-01, из другого маршрута созданного в той же библиотеке маршрутов library-01, с использованием локального режима вызова (Local call mode:Async):

<?xml version="1.0" encoding="UTF-8"?>
<entaxy:object-route
    xmlns="http://camel.apache.org/schema/blueprint"
    xmlns:blueprint="http://www.osgi.org/xmlns/blueprint/v1.0.0"
    xmlns:entaxy="http://www.entaxy.ru/schemas/1.0"
    xmlns:m="http://www.entaxy.ru/schemas/entaxy-mediators/1.0">
    <setProperty name="NTX_profile_in_preRouted">
        <constant>true</constant>
    </setProperty>
    <setHeader name="NTX_correlation_id">
        <constant>example</constant>
    </setHeader>
    <m:call-route library="library-01" name="aggregator-01" async="true"/>
</entaxy:object-route>

Пример 3. Вызов маршрута aggregator-01, созданного в этом же объекте (профиле, default route, коннекторе или сервисе), с использованием локального режима вызова (Local call mode: Async):

<?xml version="1.0" encoding="UTF-8"?>
<entaxy:object-route
    xmlns="http://camel.apache.org/schema/blueprint"
    xmlns:blueprint="http://www.osgi.org/xmlns/blueprint/v1.0.0"
    xmlns:entaxy="http://www.entaxy.ru/schemas/1.0"
    xmlns:m="http://www.entaxy.ru/schemas/entaxy-mediators/1.0">
    <setProperty name="NTX_profile_in_preRouted">
        <constant>true</constant>
    </setProperty>
    <setHeader name="NTX_correlation_id">
        <constant>example</constant>
    </setHeader>
    <m:call-route name="aggregator-01" async="true"></m:call-route>
</entaxy:object-route>

В этом примере, когда вы вызываете маршрут aggregator-01, важно установить значение заголовка NTX_correlation_id, которое используется в Correlation Expression маршрута.

Это необходимо для корректного функционирования агрегации сообщений, так как значение заголовка будет использоваться для идентификации и группировки сообщений в агрегаторе.

При установке значения async важно проверить настройки вызываемого маршрута, чтобы убедиться, что режимы вызова соответствуют выставленным параметрам:

Global call mode: none, sync, async или both. Определяет метод вызова маршрута для всех сущностей в системе Entaxy.
Local call mode: none, sync, async или both Определяет метод вызова маршрута только для текущей сущности в системе Entaxy.

При вызове маршрутов, созданных в библиотеках маршрутов, атрибут library должен быть заполнен всегда — даже если вызов выполняется из той же библиотеки, где находится вызываемый маршрут.

Управление маршрутами

Сохранить изменения в маршруте

При внесении изменений в существующий маршрут или при добавлении новых маршрутов необходимо сохранить эти изменения.

Save all - сохраняет все изменения в разделе "Маршруты";
Save - сохраняет изменения только текущего маршрута. Изменения не сохраняются в разделе "Маршруты" до выполнения Save All.

Удалить маршрут

Перейдите в раздел "Маршруты", чтобы увидеть все добавленные маршруты;
Напротив выбранного маршрута нажмите кнопку Remove;
Поле Status маршрута изменится на Active (to removal) и название маршрута в дереве меню будет перечеркнуто;
Для окончательного удаления маршрута сохраните изменения.

Восстановить маршрут

Если маршрут был помечен для удаления (Status - Active (to removal)), но изменения не были сохранены, маршрут можно восстановить. Для этого нажмите кнопку Restore напротив маршрута.
Статус маршрута изменится на Active, и маршрут будет восстановлен.
